Cân băng định lượng
Hệ thống cân băng định lượng có vai trò vô cùng quan trọng trong việc quyết định chất lượng sản phẩm, trong dây chuyền sản xuất hệ thống cân băng định lượng có nhiệm vụ điều khiển nạp lượng nguyên liệu đầu vào theo một tỷ lệ đặt trước
Thông tin chi tiết
1. Cầu hình điều khiển cân băng định lượng gồm
- 01 HMI Delta 7 inch
- 01 PLC S7 1200 + Modul truyền thông 485 + Modul đầu ra analog (AO)
- 02 Biến tần ABB ACS355 3 pha 0,75KW
- 02 Đầu cân Diniargeo CPWE
- 02 Động cơ 3 pha 0,75 KW
- Các thiết bị khác...


2. Nguyên lý điều khiển cân băng định lượng: 2 chế độ tự động/bằng tay
2.1. Chế độ tự động:
B1. Đặt tỷ lệ nguyên liệu 2 thành phần từ màn hình cảm ứng HMI
Ví dụ  NL1 đặt 9 tấn/h
NL2 đặt 6 tấn/h
B2. Ấn nút Start trên màn hình HMI
Lúc này PLC sẽ điều khiển bật băng tải 1 và băng tải 2, năng suất từ đầu cân CPWE1 và CPWE2 luôn luôn được PLC đọc và so sánh với năng suất đặt từ HMI,
- Nếu năng suất đọc được lớn hơn năng suất đặt thì PLC điều khiển đầu ra analog AO giảm giá trị để điều khiển biến tần giảm tần số và làm giảm tốc độ băng tải (cho băng tải chạy chậm lại) điều này sẽ làm giảm năng suất.
- Ngược lại: Nếu năng suất đọc được nhỏ hơn năng suất đặt thì PLC điều khiển đầu ra analog AO tăng giá trị để điều khiển biến tần tăng tần số và làm tăng tốc độ băng tải (cho băng tải chạy nhanh hơn) điều này sẽ làm tăng năng suất.
B3. Sau khi đã chạy đủ sản lượng: Ấn nút STOP trên HMI để dừng hệ thống


2.2. Chế độ bằng tay:
B1. Ấn nút bấm Start 1 để chạy băng tải 1 ở tốc độ thiết kế định mức. Điều chỉnh cửa xả, đồng thời quan sát đồng hồ CPWE1 cho đến khi đạt năng xuất mong muốn thì thôi.
B2. Ấn nút bấm Start 2 để chạy băng tải 2 ở tốc độ thiết kế định mức. Điều chỉnh cửa xả, đồng thời quan sát đồng hồ CPWE1 cho đến khi đạt năng xuất mong muốn thì thôi.
B3. .Sau khi đã chạy đủ sản lượng: Ấn nút Stop1, Stop2 trên tủ để dừng hệ thống.
3. Kiểm soát lỗi ở chế độ tự động: yêu cầu tủ điện bố trí thêm 1 còi báo các lỗi sau:
- Lỗi biến tần 1
- Lỗi biến tần 2
- Lỗi băng 1 hoặc băng 2 chạy mà không có năng suất (hoặc năng suất nhỏ hơn giá trị đặt)
Thì PLC phải điều khiển dừng hệ thống, và out put ra tín hiệu để còi kêu.

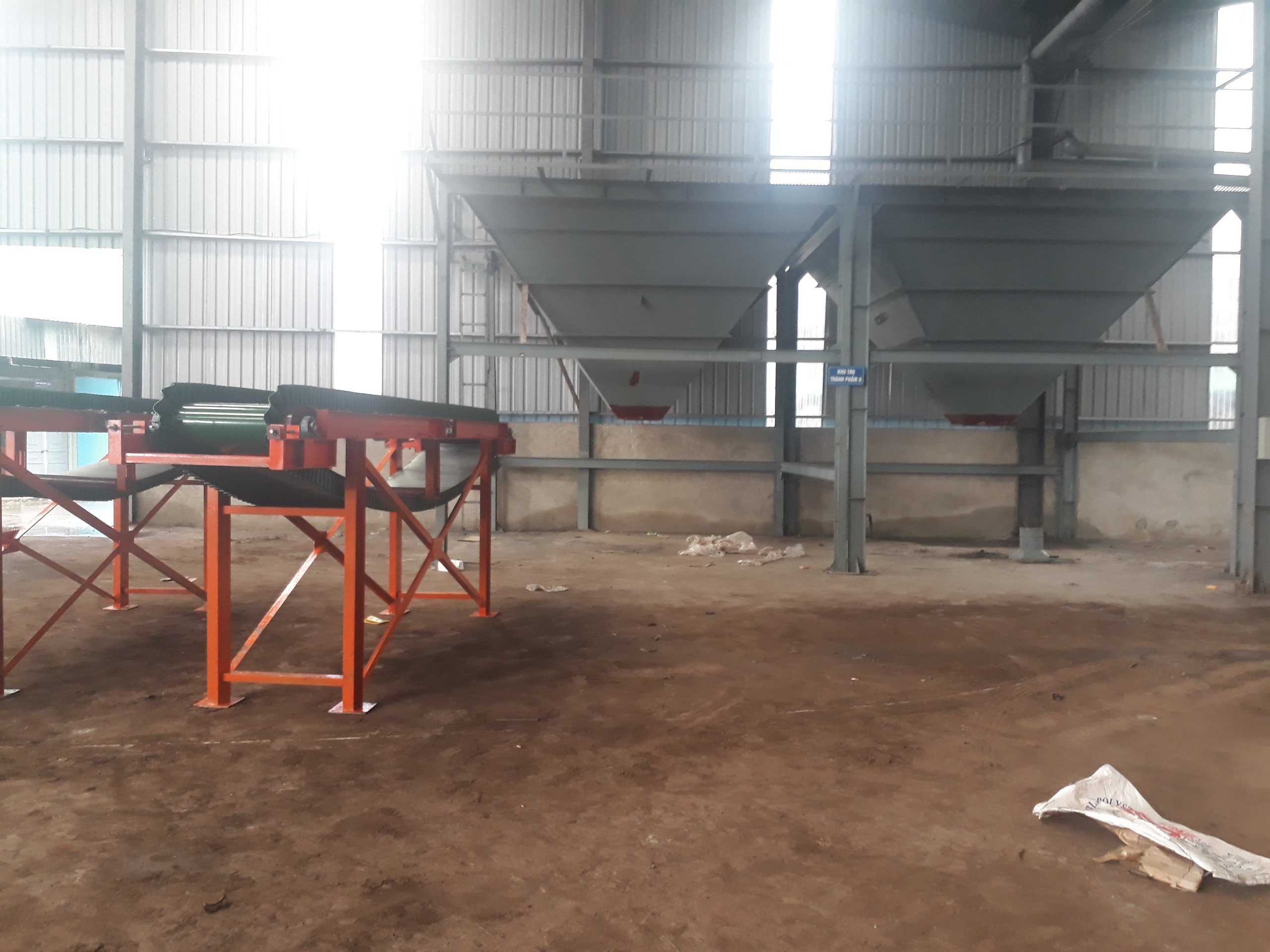

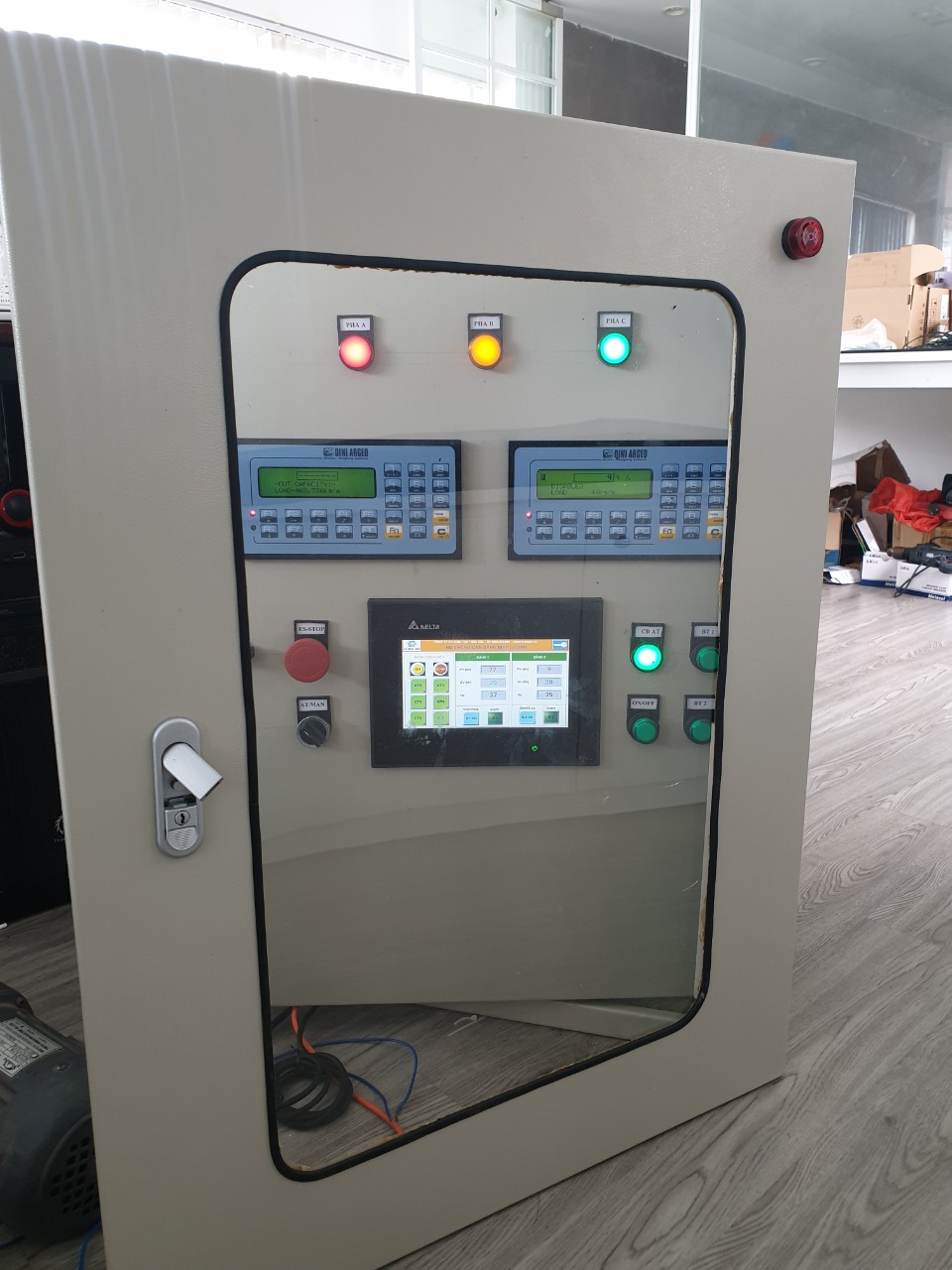

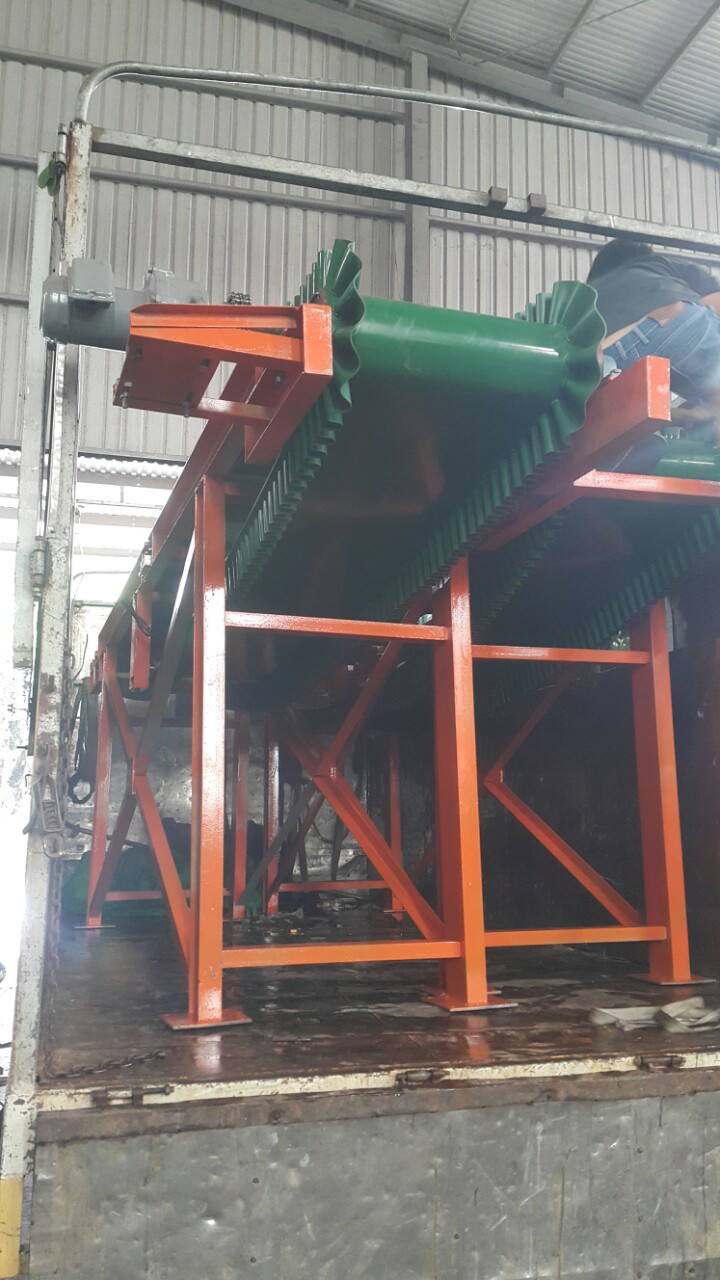

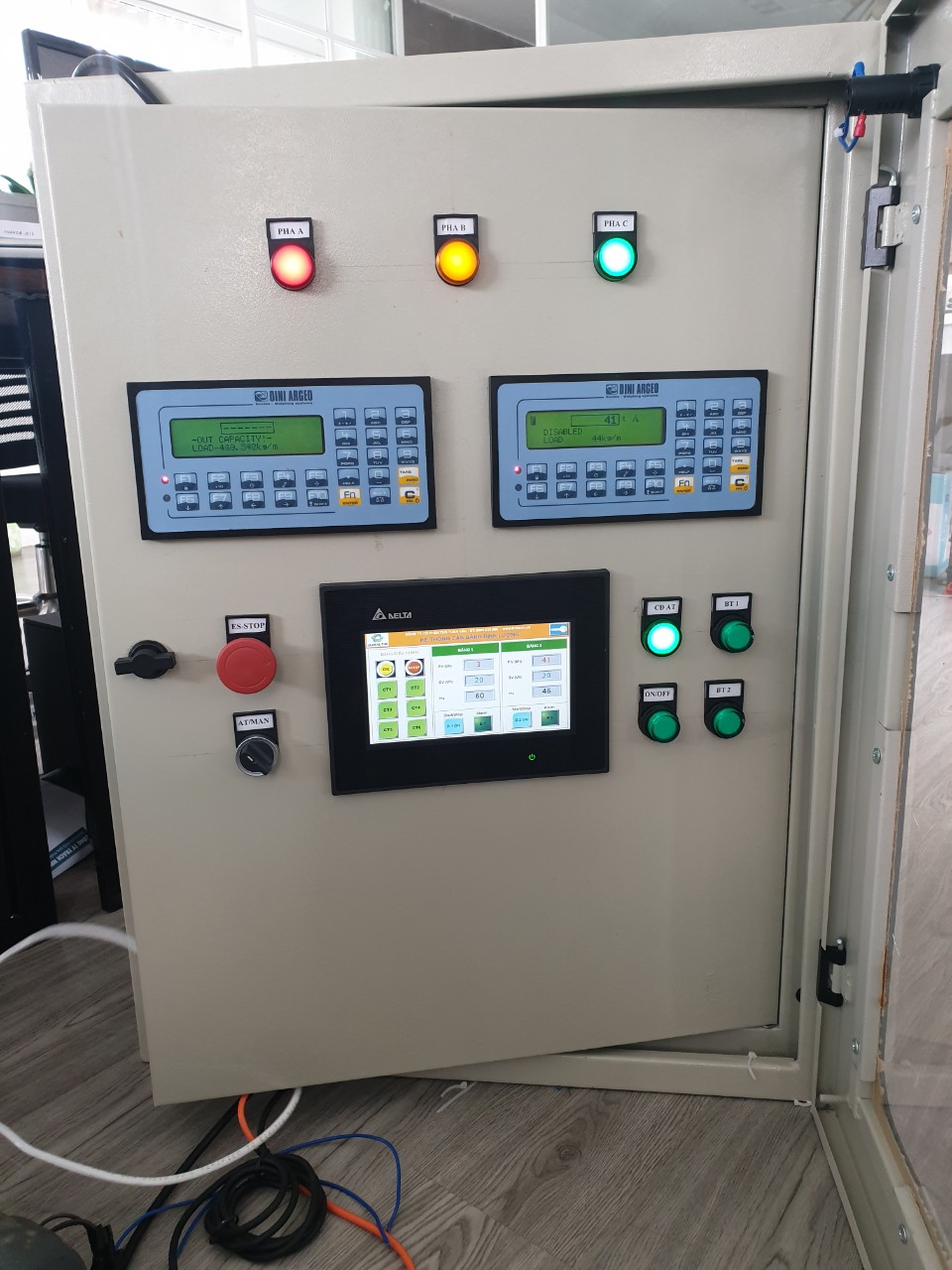

THD xin giới thiệu một số hình ảnh thi công thực tế:







Chi tiết giải phấp cân băng định lượng xin vui lòng liên hệ:
CÔNG TY CỔ PHẦN THD TOÀN CẦU - GLOBAL THD JOINT STOCK COMPANY
Địa chỉ: Số 836, Đường Trương Định, Phường Giáp Bát, Quận Hoàng Mai, TP.Hà Nội.
VPGD Tp HCM: Số 47 Nguyễn Thông, Phường 9 , Quận 3, TpHCM
Hotline: 0983.072.886 / 0944.887.836
